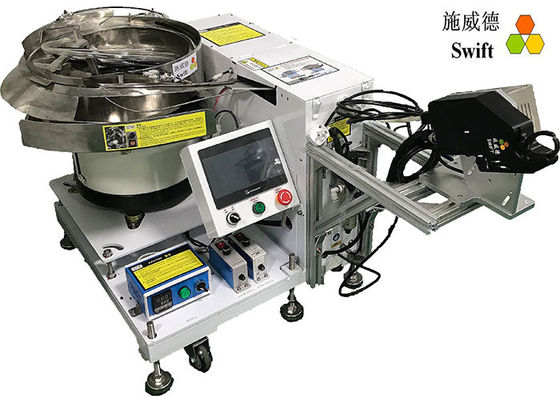

Pistola automatica della fascetta ferma-cavo per la legatura dei tubi di rame
La pistola automatica della fascetta ferma-cavo può legare automaticamente le fascette ferma-cavo di nylon e tagliare i materiali in eccesso dopo il rafforzamento. La velocità del pacco è 1.0Seconds per fascetta ferma-cavo.
Applicazioni di base
Sia adatto a dimensioni differenti del pacco degli oggetti cilindrici (diametro meno massimo del pacco), quali i tubi di gomma del silicone, tubi molli con i cotoni dell'isolamento, i piccoli tubi di gomma negli erogatori del sapone, tubi di rame nei sistemi di refrigerazione.
Portata delle applicazioni
Fascette ferma-cavo di nylon applicabili: W2.2 * L120 * T1.1mm, modello T25120
Prodotti applicabili: tubi molli/tubi di rame che devono essere impacchettati automaticamente con le fascette ferma-cavo sciolte.
Industria del freddo: condizionatori d'aria domestici/condizionatori d'aria centrali
Dati tecnici
Oggetto | Dati |
Modello automatico della pistola della fascetta ferma-cavo | SWT25120F |
Velocità del pacco | 1.0S per fascetta ferma-cavo (relativa alla dimensione del prodotto) |
Le fascette ferma-cavo applicabili modellano | T25120 |
Lunghezza/larghezza/spessore applicabili delle fascette ferma-cavo: | 120mm/2.5mm/1.1mm |
Cablaggio del cavo/diametri applicabili dei tubi |
ø2mm – ø22mm per il cablaggio del cavo; ø2mm – ø20mm per i tubi |
Tensione | AC220, 50/60Hz |
Potere | 1,000W |
Pressione pneumatica | ² di 5kg/cm |
Dimensione ospite | L670 * W660 * H660mm |
Dimensione fissa della pistola della fascetta ferma-cavo | L284*W240*T149mm |
Peso fisso della pistola della fascetta ferma-cavo | 4.0kg/pcs |
Processo di lavoro
Processo di operazione: legami di nylon messi dello zip nella ciotola di vibrazione – carichi e distribuisca – cablaggio del cavo/tubi messi o altri prodotti in mezzo alle mandibole della pistola della fascetta ferma-cavo – passo il pedale del piede - pacco di rivestimento
Requisiti di nylon delle fascette ferma-cavo
1. Materiale delle fascette ferma-cavo: PA66 di nylon soltanto
2. Dimensione delle fascette ferma-cavo: W2.5 *L120 * T1.1mm; dimensione capa: L4.6*W4.7*H3.8mm
3. Resistenza alla trazione: 8kg
4. Forma: diritto, nessun sbavatura/flash
Caratteristiche/funzioni
1. Utilizzi le fascette ferma-cavo di nylon sciolte ed impacchettile automaticamente.
2. Automaticamente involucro, stringere le fascette ferma-cavo e tagliare le parti in eccesso della coda una volta che pedali dell'operatore il pedale del piede.
3. L'intera operazione prende circa 1.0S per fascetta ferma-cavo.
4. Le forze vincolanti sono regolabili. Il massimo è 8kgf.
5. Ha potuto applicarsi alla linea di automazione con i robot.
6. Pressione pneumatica: ² di 5kg/cm
