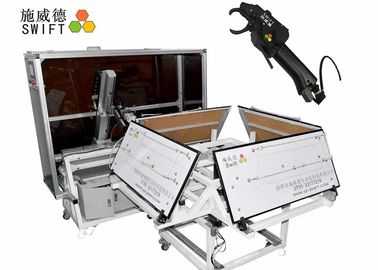

Linea completa macchina automatica di automazione della fascetta ferma-cavo per impacchettare cambio sincronizzato
La macchina automatica della fascetta ferma-cavo ha potuto essere abbinata con un robot. È utilizzata automaticamente nella linea di automazione e nel cambio sincronizzato pieni del pacco.
Caratteristiche
1. 4 asce, X, Y, Z + rotazione.
2. Viaggio di X/Y/Z/R: X: 1200; Y: 550; Z: 40; R: 0 - 180°.
3. Il robot e lo strumento stanno muovendo nell'ambito del bordo del dispositivo, là sono scanalature sul bordo, lo strumento esce del bordo per impacchettare della fascetta ferma-cavo.
4. Una pistola dello strumento ha due campi di lavoro e due coperture transpalent per ogni campo di lavoro.
5. Il robot e la pistola dello strumento funzionerebbero ad un campo di lavoro. Il carico dell'operatore i cavi e verifica il collegamento ad un altro ha archivato.
6. Uso della presa del singnal “del passaggio di collegamento” ed il segnale dal commutatore attivato dalla copertura per guidare il robot e lo strumento per lavorare automatcally.
7. Tramite entri nel numero per programmare e che permetta che i multi-programmi siano conservati per il prodotto differente passano.
Dati della base SWT36100H-RT1200
| 1 | Oggetto | Descrizione | Valore |
| Marca | SWIFT | Nessuno | |
| 2 | Modello | SWT36100H-RT1200 | Nessuno |
| Sia adatto a linea completa di automazione | Nessuno | ||
| 3 | 4axes | Viaggio di X/Y/Z/R | X: 1200; Y: 550; Z: 40; R: 0 - 180° |
|
4
|
Numeri della zona di lavoro | numero della pistola della fascetta ferma-cavo 2* | 4 |
|
5
|
Pistola della fascetta ferma-cavo | Numero della pistola della fascetta ferma-cavo | 2 |
| 6 | Bordo del dispositivo | Dimensione | L1400 * H610mm |
| 7 | Fascette ferma-cavo | Modello | T36100 |
| Larghezza | 3.6mm | ||
| Lunghezza | 100mm | ||
| Più densamente | 1.2mm | ||
|
8
|
Velocità di operazione | Impacchetti una fascetta ferma-cavo | 0.8S |
| 9 |
Diametro di bendaggio massimo.
|
Per cavo | Ø 18mm |
| Per il tubo | Ø 16mm | ||
| 10 | Diametro di bendaggio minimo. | Per il tubo/il cavo | Ø 3.0mm |
| 11 | Il tubo flessibile d'alimentazione | Lunghezza | 2.5m |
| 12 | Le forze di piegamento | Sia regolato | |
| 13 | Tensione | AC220V, 50/60Hz | |
| Euro spina | |||
| 14 | La pistola V. | DC24V (commutatore automatico) | |
| 15 | Pressione pneumatica | ² di 5kg/cm | |
FAQ
1. Posso personalizzare il viaggio di X/Y/Z/R?
Sì, i pls ci informano i dati che richiedete.
2. Quante pistole della fascetta ferma-cavo può il robot guidare?
1 o 2 pistole della fascetta ferma-cavo. Quando applichi 2guns a 1 robot, non ci sarebbe funzione di rotazione.
