Modulo di input digitale di CA di Allen-Bradley 5069-IA16 con CA 79-264V 16 punti
5069 moduli di input compatti di CA dei canali dell'ingresso/uscita 16, sostenendo entrambi i 120 & 240 segnali di VCA
Descrizione di prodotto di 5069-IA16
CA 264V dell'input digitale 5069-IA16 79 di CA… 16 punti, modulo di input

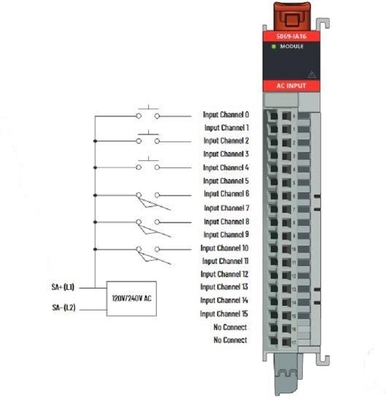

Gli input del modulo 5069-IA16 usano un terreno comunale comune. Gli input hanno un ritorno tramite i circuiti interni del modulo al terminale del SA (–) sul potere RTB del SA.
Utilizzate un distributore commerciale potenziale del campo 5069-FPD per stabilire un nuovo bus di potere del SA in un sistema. I bus di potere del SA sono isolati l'uno dall'altro. per tenere i moduli sui bus separati di potere del SA, completi questi punti.
1. Installi i moduli che usano un tipo di potere del SA, per esempio CC, a destra dell'adattatore o del regolatore, cioè, il primo bus di potere del SA.
2. Installi il distributore commerciale potenziale del campo 5069-FPD per stabilire un secondo bus di potere del SA.
3. Installi i moduli che usano l'altro tipo di potere del SA, per esempio CA, sul secondo bus di potere del SA
Caratteristiche di 5069-IA16
Sistema di controllo di Rockwell: Rockwell Controllogix
Tipo dell'unità di elaborazione: BRACCIO Cortex-A9
Input/uscite: Ingresso/uscita fino a 256
Memoria: 2GB DI RAM, 4GB istantaneo
Velocità di unità di elaborazione: 1.5GHz
Porte di comunicazione: Ethernet, pubblicazione periodica, USB
Parametri tecnici di 5069-IA16
Attributo | 5069-IA16 |
min di tensione dello Su stato | CA 79V |
tensione dello Su stato, nom | CA 120/240V |
tensione dello Su stato, massima | CA 264V |
tensione dello Fuori stato, massima | CA 40V |
Corrente di ingresso per canale, massimo | 15 CA di mA @ 264V |
Su stato corrente, min |
2 CA di mA @ 79V 3 CA di mA @ 164V |
Su stato corrente, nom |
5 mA @ 120V AC/50 hertz 6 mA @ 120V AC/60 hertz 9 mA @ 240V AC/50 hertz 11 mA @ 240V AC/60 hertz |
Su stato corrente, massimo | 15 CA di mA @ 264V |
Fuori stato corrente, massimo | 2 mA |
Impedenza introdotta, nom |
24 kΩ @ 120V AC/50 hertz 20 kΩ @ 120V AC/60 hertz 27 kΩ @ 240V AC/50 hertz 22 kΩ @ 240V AC/60 hertz |
Impedenza introdotta, min | kΩ 17,6 @ 264V AC/63 hertz |
Afflusso corrente, massimo | 600 mA |
Tempo di ritardo introdotto | |
Fuori a sopra | 10 spettrografia di massa (tipo) @ 0… 60 °C (°F) 32… 140 |
Su a fuori | 10 spettrografia di massa (tipo) @ 0… 60 °C (°F) 32… 140 |
Applicazioni di 5069-IA16
Il Rockwell ControlLogix è un sistema di controllo industriale rivoluzionario che fornisce le capacità avanzate del controllo dei processi e di moto.
Con la sua unità di elaborazione ad alta velocità, l'ingresso/uscita fino a 256 e le porte di comunicazione quali Ethernet, la pubblicazione periodica e USB, Rockwell ControlLogix è destinato per soddisfare le richieste delle applicazioni di controllo industriali più complesse.
Il Allen-Bradley 5069-IA16 è un sistema di Rockwell ControlLogix che consistono di un'unità di elaborazione del BRACCIO Cortex-A9 e un sistema dell'ingresso/uscita con una dimensione totale di 200mm x di 200mm x di 100mm.
Con la sua unità di elaborazione industriale del grado che corre a 1.5GHz, fornisce il più ad alto livello della prestazione per le applicazioni di controllo di macchina.
Il Allen-Bradley 5069-IA16 è una soluzione ideale per i sistemi di industriale di Rockwell e la tecnologia di automazione, fornente ai clienti il controllo del industriale-grado per le loro macchine e processi.
Imballaggio e spedizione di 5069-IA16
Rockwell imballaggio e trasporto di Controllogix:
Il prodotto dovrebbe essere imballato in sua scatola originale e la scatola dovrebbe essere sigillata con nastro adesivo.
Se spedendo dall'aria, la scatola dovrebbe essere circondata dalle coperture della schiuma per fornire l'attenuazione supplementare.
Se spedendo dalla terra, la scatola dovrebbe essere circondata da un materiale d'attenuazione quali l'involucro di bolla o le arachidi d'imballaggio.
FAQ
Q1: Che cosa è la marca commerciale di Rockwell Controllogix?
A1: La marca commerciale di Rockwell Controllogix è Allen-Bradley.
Q2: Che cosa è il numero di modello di Rockwell Controllogix?
A2: Il numero di modello di Rockwell Controllogix è 5069-IA16.
Q3: Che cosa è la quantità di ordine minimo per Rockwell Controllogix?
A3: La quantità di ordine minimo per Rockwell Controllogix è 1.
