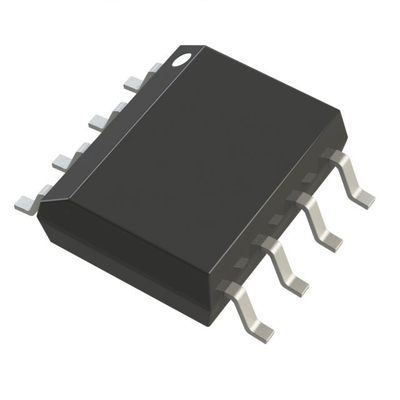

AD8206YRZ Amplificatore differenziale a chip di circuito integrato 1 Circuito 8-SOIC
TIPO | Descrizione |
Categoria | Circuiti integrati (CI) |
Lineare | |
Amplificatori | |
Strumentazione, amplificatori OP, amplificatori tampone | |
Mfr | Analog Devices Inc. |
Serie | - |
Imballaggio | Tubo |
Status della parte | Attivo |
Tipo di amplificatore | Differenziale |
Numero di circuiti | 1 |
Tipo di uscita | - |
Tasso di eliminazione | 0.5V/μs |
-3 dB di larghezza di banda | 100 kHz |
Voltaggio - Offset di ingresso | 2 mV |
Corrente - Fornitura | 2mA |
Tensione - Distanza di alimentazione (min) | 4.5 V |
Voltaggio - Distanza di alimentazione (max) | 5.5 V |
Temperatura di funzionamento | -40°C ~ 125°C |
Tipo di montaggio | Montaggio superficiale |
Confezione / Cassa | 8-SOIC (0,154", 3,90 mm di larghezza) |
Confezione del dispositivo del fornitore | 8-SOIC |
Numero del prodotto di base | AD8206 |
Caratteristiche delAD8206YRZ
Ideale per applicazioni di shunt attuali
Intervallo di tensione comune elevato
-2 V a +65 V di funzionamento
-25 V a +75 V sopravvivenza
Guadagno = 20
Ampia gamma di temperature di esercizio
-40°C a +125°C per il grado Y e il grado WY
-40°C a +150°C per il grado WH
Funzionamento bidirezionale
Disponibile in SOIC a 8 piombo
Qualificati per applicazioni automobilistiche
Eccellenti prestazioni AC e DC
15 μV/°C di deriva offset
30 ppm/°C di deriva di guadagno
80 dB CMRR dc a 20 kHz
Applicazioni di AD8206YRZ
Sensore di corrente laterale alta in
Controlli motori
Controlli di trasmissione
Controlli di iniezione del diesel
Gestione del motore
Controlli della sospensione
Controlli dinamici del veicolo
Convertitori di corrente continua a corrente continua
Classificazioni ambientali e di esportazioneAD8206YRZ
Attributo | Descrizione |
Status RoHS | Compatibilità ROHS3 |
livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
Status REACH | REACH non interessato |
ECCN | EAR99 |
HTSUS | 8542.33.0001 |
