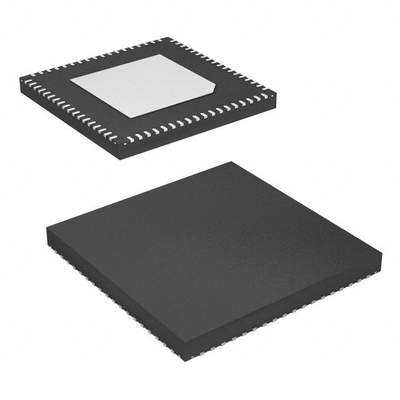

ADAU1466WBCPZ300RL 32BIT SIGMADSP AUDIO 24K/80K chip di circuito integrato
TIPO | Descrizione |
Categoria | Circuiti integrati (CI) |
Incorporato | |
DSP (processori di segnali digitali) | |
Produttore | Analog Devices Inc. |
Serie | SigmaDSP® |
Imballaggio | Nastro e bobina (TR) |
Nastro di taglio (CT) | |
Tipo | Sigma |
Interfaccia | I2C, SPI |
Clock rate | 294.912MHz |
Memoria non volatile | ROM (96kB) |
RAM su chip | 320kB |
Voltaggio - I/O | 3.30V |
Voltaggio - Core | 1.20V |
Temperatura di funzionamento | -40°C ~ 105°C (TA) |
Grado | Automotive |
Tipo di montaggio | Montaggio superficiale |
Confezione / Cassa | 72-VFQFN Pad esposto, CSP |
Confezione del dispositivo del fornitore | 72-LFCSP-VQ (10x10) |
Numero del prodotto di base | ADAU1466 |
Caratteristiche delADAU1466WBCPZ300RL
Qualificati per applicazioni automobilistiche
DSP audio completamente programmabile per un miglior trattamento del suono
Caratteristiche di SigmaStudio, un programma grafico proprietario
strumento per lo sviluppo di flussi di segnale personalizzati
Fino a 294,912 MHz, core SigmaDSP a 32 bit a 1,2 V
Fino a 24 kWord di memoria di programma
Fino a 80 kWord di RAM parametro/dati
Fino a 6144 istruzioni SIMD per campione a 48 kHz
Fino a 1600 ms di ritardo audio digitale a 48 kHz
I/O audio e routing
4 porte di ingresso seriale, 4 porte di uscita seriale
48 canali, I/O digitali a 32 bit fino a una frequenza di campionamento di 192 kHz
Configurazione flessibile per TDM, I2S, sinistra e destra giustificata
formati e PCM
Fino a 8 ASRC stereo da 1:8 fino a 7.75rapporto 1:1 e
Intervallo dinamico di 139 dB
Input e uscita stereo S/PDIF a 192 kHz
Quattro canali di ingresso del microfono PDM
Porte seriali TDM multicanale e indirizzabili in byte
per la fabbricazione di apparecchi per la produzione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi per la fabbricazione di apparecchi
Generatori PLL e generatori di orologi flessibili
Sensore integrato della temperatura della stella
Interfacce di controllo I2C e SPI (sia slave che master)
Funzionamento autonomo
Autoavvio da EEPROM seriale
ADC di controllo ausiliario SAR a 6 canali e 10 bit
14 pin multiuso per comandi e uscite digitali
regolatore on-chip per la generazione di 1,2 V da alimentazione da 3,3 V
Confezione LFCSP a 72 piombo, 10 mm × 10 mm con 5,3 mm
pad esposto
Intervallo di temperatura: da -40°C a +105°C
Applicazioni diADAU1466WBCPZ300RL
Processo di elaborazione audio per l'automobile
Unità di testa
Amplificatori distribuiti
Sistemi di intrattenimento del sedile posteriore
Amplificatori a tronco
Trattamento audio commerciale e professionale
Classificazioni ambientali e di esportazioneADAU1466WBCPZ300RL
Attributo | Descrizione |
Status RoHS | Compatibilità ROHS3 |
livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
Status REACH | REACH non interessato |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
