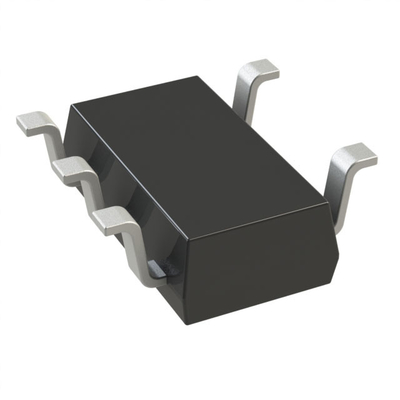

ADA4891-1ARJZ-R7 Amplificatore di uso generale 1 Circuito Rail-to-Rail SOT-23-5
TIPO | Descrizione |
Categoria | Circuiti integrati (CI) |
Lineare | |
Amplificatori | |
Strumentazione, amplificatori OP, amplificatori tampone | |
Mfr | Analog Devices Inc. |
Serie | - |
Imballaggio | Nastro e bobina (TR) |
Nastro di taglio (CT) | |
Tipo di amplificatore | Scopo generale |
Numero di circuiti | 1 |
Tipo di uscita | Ferrovia-ferrovia |
Tasso di eliminazione | 210 V/μs |
-3 dB di larghezza di banda | 240 MHz |
Corrente - Bias di ingresso | 2 pA |
Voltaggio - Offset di ingresso | 2.5 mV |
Corrente - Fornitura | 4.4mA |
Corrente - uscita / canale | 125 mA |
Tensione - Distanza di alimentazione (min) | 2.7 V |
Voltaggio - Distanza di alimentazione (max) | 5.5 V |
Temperatura di funzionamento | -40°C ~ 125°C |
Tipo di montaggio | Montaggio superficiale |
Confezione / Cassa | SC-74A, SOT-753 |
Confezione del dispositivo del fornitore | SOT-23-5 |
Numero del prodotto di base | ADA4891 |
Caratteristiche delADA4891-1ARJZ-R7
Qualificati per applicazioni automobilistiche
Alta velocità e rapido assestamento
-3 dB larghezza di banda: 220 MHz (G = +1)
Frequenza di svolta: 170 V/μs
Tempo di stabilizzazione allo 0,1%: 28 ns
Le specifiche video (G = +2, RL = 150 Ω)
0.1 dB di pianura di guadagno: 25 MHz
Errore di guadagno differenziale: 0,05%
Errore di fase differenziale: 0,25°
Operazione di fornitura singola
Ampia gamma di alimentazione: da 2,7 V a 5,5 V
Oscillazioni di uscita entro 50 mV dei binari di alimentazione
Basse distorsioni: 79 dBc SFDR a 1 MHz
Corrente di uscita lineare: 125 mA a −40 dBc
Potenza bassa: 4,4 mA per amplificatore
Applicazioni di ADA4891-1ARJZ-R7
Sistemi di informazione e intrattenimento per l'automobile
Sistemi di assistenza alla guida per autoveicoli
Imaging
Video dei consumatori
Filtri attivi
Cavi coassiali
Fabbricazione a partire da prodotti della voce 8528
Preamplificatore a fotodiodi
Sensore di immagine a contatto e tamponi
Classificazioni ambientali e di esportazioneADA4891-1ARJZ-R7
Attributo | Descrizione |
Status RoHS | Compatibilità ROHS3 |
livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
Status REACH | REACH non interessato |
ECCN | EAR99 |
HTSUS | 8542.33.0001 |
