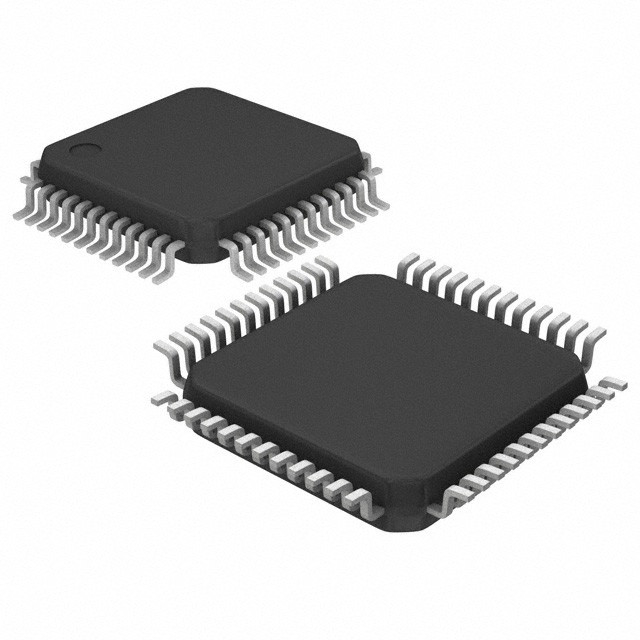

R5F10PGHCKFB#55 CI microcontrollore 16 bit 24 MHz 192 KB (192 KB x 8) FLASH 48-LFQFP
R5F10PGHCKFB#55 provengono dainventario di fabbrica, vi preghiamo di controllare le vostre richieste e di contattarci con il prezzo indicativo.
Specifiche di R5F10PGHCKFB#55
Tipo | Descrizione |
Categoria | Circuiti integrati (CI) |
Incorporato | |
Microcontrollori | |
Mfr | Renesas Electronics Corporation |
Serie | RL78/F14 |
Pacchetto | Nastro e bobina (TR) |
Processore principale | RL78 |
Dimensione del nucleo | 16 bit |
Velocità | 24 MHz |
Connettività | CANbus, CSI, I2C, LINbus, SPI, UART/USART |
Periferiche | LVD, POR, PWM, WDT |
Numero di I/O | 38 |
Dimensioni della memoria del programma | 192KB (192Kx8) |
Tipo di memoria del programma | VELOCE |
Dimensioni EEPROM | 8K×8 |
Dimensioni della RAM | 16K×8 |
Tensione - Alimentazione (Vcc/Vdd) | 2,7 V ~ 5,5 V |
Convertitori di dati | SAR A/D 17x10b;D/A 1x8b |
Tipo di oscillatore | Interno |
temperatura di esercizio | -40°C ~ 125°C (TA) |
Tipo di montaggio | Montaggio superficiale |
Pacchetto dispositivo del fornitore | 48-LFQFP (7x7) |
Pacchetto/custodia | 48-LQFP |
Numero del prodotto base | R5F10 |
Caratteristiche diR5F10PGHCKFB#55
* Il tempo minimo di esecuzione dell'istruzione può essere modificato da alta velocità (0,03125µs: @ funzionamento a 32 MHz con altavelocitàsu chiporologio oscillatoreo orologio PLL) a ultra basso-velocità (66.6µs: @ funzionamento a 15 kHz con basso-velocitàSU-patata frittaorologio oscillatore)
*Generale-registro scopo: 8 bit×32 registri (8 bit×8 registri×4 banche)
*rom: da 16 a 256KB
*RAM: da 1 a 20KB
*Memoria flash dati:4KB/8KB
*Alto-velocità attivata-orologio oscillatore del chip•Selezionabile tra 32 MHz (tip.), 24 MHz (tip.), 16 MHz (tip.), 12 MHz (tip.), 8 MHz (tip.), 4 MHz (tip.) e 1MHz (tip.) (Selezionabile da 64MHz (tip.) e 48 MHz (tip.) quando si utilizza il timer RD)
*Basso-velocità orologio oscillatore su chip: 15 kHz×2 canali (uno per WWDT e uno per CPU e altre perifericherispetto al WWDT)
*SU-patata frittaPLL(×3,×4,×6,×8)
*SU-chip singolo-energia-alimentazione di memoria flash (con divieto della funzione di cancellazione/scrittura dei blocchi)
*Se stesso-programmazione(con funzione di scambio di avvio/funzione di finestra di protezione flash)
*SU-funzione di debug del chip
*SU-potenza del chipCircuito on-reset (POR) e rilevatore di tensione (LVD)
*SU-chip watchdog timer (operabile con il low-velocità su chiporologio oscillatore)
*Moltiplicare/dividere/moltiplicaree accumula istruzioni sono supportate
•16 bitS×16 bit = 32 bit (senza segno o con segno)
•32 bit÷32bit = 32 bit (senza segno)
•16 bit×16 bit + 32 bit = 32 bit (senza segno o con segno)
* SU-Funzione di interruzione della chiave del chip
* SU-controllore di uscita clock/cicalino del chip
* SU-Regolazione BCD del chip
* Porte I/O: da 16 a 92 (incluso un ingresso-solo perno)
* Timer
•Tempo a 16 biter unità array: da 8 a 16 canali
•Temporizzatore a 16 bit RD: 2canali(sei triangoli-uscite d'onda;modulazione dell'onda a dente di sega/onda triangolare)
•Temporizzatore a 16 bit RJ: 1 canale
•Temporizzatore watchdog: 1 canale
•Vero-orologio: 1 canale
*Interfaccia seriale
•CSI
•UART/UART (LIN-autobussupportato)
•LINmodulo(padrone/schiavosupportato)
•IO2C/semplificato I2C
•POTEREinterfaccia (RS-CAN lite)
*Convertitore A/D con risoluzione 8/10 bit(VGG=2.7a 5,5 V): da 4 a 31 canali
*DTC(massimo44 fonti)
*EL C(Max. 26 canali per la sorgente del collegamento evento, Max. 9 canalinnel per la destinazione del collegamento dell'evento)Nota
*Funzione di sicurezzas (calcolo CRC,Monitor dell'orologio, test AD, protezione SFR, ecc.)
*Convertitore D/A a 8 bitNota
*SU-patata frittacomparatore: 1 canale (pin di ingresso: 4 canali)Nota
*Tensione di alimentazione: VGG=2,7-5.5 V
Applicazioni diR5F10PGHCKFB#55
Applicazioni elettriche automobilistiche generali(controllo motore, controllo porta, hecontrollo delle luci,eccetera.), motore motociclisticocontrollo
Classificazioni ambientali ed di esportazione diR5F10PGHCKFB#55
Attributo | Descrizione |
Stato RoHS | Conformità ROHS3 |
Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
Stato REACH | REACH Inalterato |
ECCN | 3A991A2 |
HTSUS | 8542.31.0001 |
