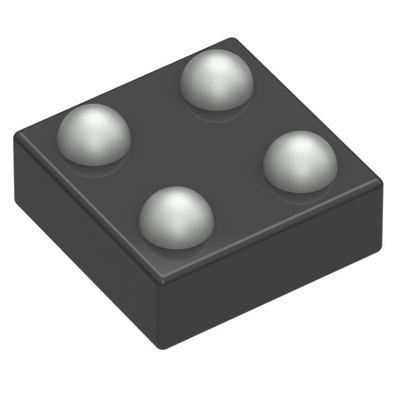

ADP191ACBZ-R7 Switch/driver 1:1 P-Channel 500mA 4-WLCSP (0.76x0.76)
TIPO | Descrizione |
Categoria | Circuiti integrati (CI) |
Gestione dell'energia (PMIC) | |
Interruttori di distribuzione dell'energia, driver di carico | |
Mfr | Analog Devices Inc. |
Serie | - |
Imballaggio | Nastro e bobina (TR) |
Nastro di taglio (CT) | |
Tipo di interruttore | Scopo generale |
Numero di uscite | 1 |
Rapporto - Input:Output | 1:01 |
Configurazione di uscita | Alto lato |
Tipo di uscita | Canale P |
Interfaccia | Attivazione/disattivazione |
Tensione - carico | 1.1V ~ 3.6V |
Voltaggio - alimentazione (Vcc/Vdd) | Non richiesto |
Corrente di uscita (massimo) | 500 mA |
Rds On (Tipo) | 80 mOhm |
Tipo di input | Non invertevole |
Caratteristiche | Discarico di carico, velocità di svolta controllata |
Protezione contro i difetti | - |
Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
Tipo di montaggio | Montaggio superficiale |
Confezione del dispositivo del fornitore | 4-WLCSP (0,76x0,76) |
Confezione / Cassa | 4-WFBGA, WLCSP |
Numero del prodotto di base | ADP191 |
Caratteristiche dell'ADP191ACBZ-R7
Basso RDSON di 105 mΩ a 1,8 V
Resistenza di scarica di uscita interna (ADP191)
Limitazione del tasso di abbattimento (ADP191)
Intervallo di bassa tensione di ingresso: da 1,1 V a 3,6 V
500 mA di corrente di funzionamento continua
Trasferimento di livello integrato per la logica di controllo che può essere operata
con logica a 1,2 V
Corrente di terra bassa di 2 μA (massima)
Corrente di spegnimento ultrabassa: < 1 μA
Ultrapiccolo 0,8 mm × 0,8 mm, 4 sfere, passo 0,4 mm WLCSP
Applicazioni diADP191ACBZ-R7
Microprocessore systemsAmministratore:
Telefoni cellulari
Telecamere digitali e apparecchi audio
Apparecchi portatili e alimentati a batteria
Classificazioni ambientali e di esportazioneADP191ACBZ-R7
Attributo | Descrizione |
Status RoHS | Compatibilità ROHS3 |
livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
Status REACH | REACH non interessato |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
