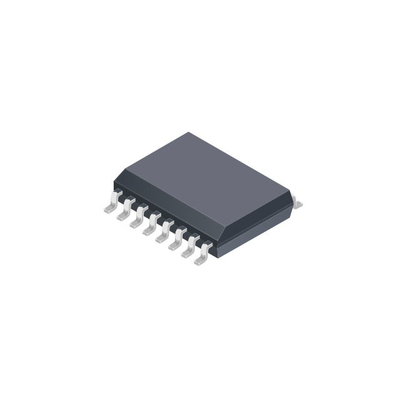

ACS733KLATR-40AB-T Sensore di corrente 40A 1 canale Differenziale di effetto Hall bidirezionale
| TIPO | Descrizione |
| Categoria | Sensori, trasduttori |
| Sensori di corrente | |
| Mfr | Allegro MicroSystems |
| Serie | - |
| Imballaggio | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Per la misurazione | AC/DC |
| Tipo di sensore | Effetto Hall, differenziale |
| Corrente - Sensore | 40A |
| Numero di canali | 1 |
| Prodotto | Ratiometria, tensione |
| Sensibilità | 33 mV/A |
| Frequenza | 1MHz |
| Linearità | ± 0,5% |
| Accuratezza | ±1,7% |
| Voltaggio - Fornitura | 3.14V ~ 3.46V |
| Tempo di risposta | 200 ns |
| Corrente - Fornitura (Max) | 35 mA |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Grado | Automotive |
| Qualificazione | AEC-Q100 |
| Polarizzazione | Bi-direzionale |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 16-SOIC (0,295", 7,50 mm di larghezza) |
| Confezione del dispositivo del fornitore | 16-SOIC |
| Numero del prodotto di base | ACS733 |
Caratteristiche dell'ACS733KLATR-40AB-T
• qualifica AEC-Q100 per l'industria automobilistica
• Alta larghezza di banda, uscita analogica da 1 MHz
• Il rilevamento differenziale di Hall respinge i campi in modalità comune
• Il pacchetto SOIC16 ad ampio corpo ad elevato isolamento fornisce isolamento galvanico per applicazioni ad alta tensione
• Lo scudo integrato elimina praticamente l'accoppiamento capacitivo dal conduttore di corrente alla matrice, sopprimendo notevolmente il rumore di uscita dovuto agli elevati transienti dv/dt
• prestazioni di rumore leader nel settore con larghezza di banda notevolmente migliorata grazie alla progettazione di amplificatori e filtri proprietari
• certificato UL60950-1 (edizione 2)
□ Forza dielettrica Voltaggio = 3,6 kVRMS
□ Tensione di lavoro di isolamento di base = 616 VRMS
• Rapido e configurable esternamente rilevamento di guasti di sovraccorrente
• 1 mΩ resistenza del conduttore primario per una bassa perdita di potenza e una capacità di resistenza alla corrente di ingresso elevata
• Opzioni per il funzionamento a alimentazione singola a 3,3 V e 5 V
• tensione di uscita proporzionale alla corrente AC e DC
• sensibilità modificata in fabbrica e tensione di uscita in sospensione per una maggiore precisione
• Isteresi magnetica quasi zero
• Fonte di uscita ratiometrica dalla tensione di alimentazione
Applicazioni diACS733KLATR-40AB-T
L'ACS732 e l'ACS733 sono una nuova generazione di circuiti integrati di sensori di corrente ad alta larghezza di banda di AllegroTM.e una soluzione precisa per la misurazione di correnti ad alta frequenza nei convertitori DC/DC e in altre applicazioni di commutazione di potenza. Gli ACS732 e ACS733 offrono un sensore di corrente basato sull'effetto Hall ad alto isolamento e larghezza di banda con rilevamento di guasti di sovra corrente configurabile dall'utente.
Queste caratteristiche li rendono ideali per la sostituzione di trasformatori ad alta frequenza e di trasformatori di corrente in applicazioni che funzionano ad alta tensione.
Classificazioni ambientali e di esportazioneACS733KLATR-40AB-T
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
