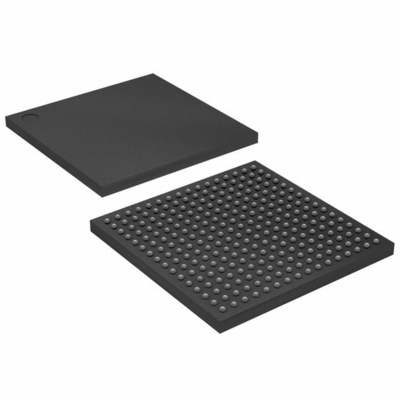

5M570ZF256C5N IC CPLD 440MC 9NS 256FBGA 9 ns 1,71V ~ 1,89V I/O 159
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Incorporato | |
| CPLD (dispositivi logici programmabili complessi) | |
| Produttore | Informazioni |
| Serie | MAX® V |
| Imballaggio | Scaffale |
| Tipo programmabile | In sistema programmabile |
| Tempo di ritardo tpd(1) Max | 9 ns |
| Fornitura di tensione - interna | 1.71V ~ 1.89V |
| Numero di elementi/blocchi logici | 570 |
| Numero di macrocelle | 440 |
| Numero di I/O | 159 |
| Temperatura di funzionamento | 0°C ~ 85°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 256-LBGA |
| Confezione del dispositivo del fornitore | 256-FBGA (17x17) |
| Numero del prodotto di base | 5M570Z |
Funzioni di5M570ZF256C5N
I dispositivi MAX V contengono un'architettura bidimensionale basata su righe e colonne per
Le interconnessioni di riga e colonna forniscono interconnessioni di segnale
tra i blocchi di matrice logica (LAB).
Ogni LAB nella matrice logica contiene 10 elementi logici (LE).
L'obiettivo è di sviluppare un sistema di analisi della logica che fornisca un'implementazione efficiente delle funzioni logiche dell'utente.
L'interconnessione MultiTrack fornisce un'interconnessione rapida e veloce.
Il collegamento rapido tra le LE consente di
ritardo di tempistica minimo per livelli di logica aggiunti rispetto all'interconnessione di routing globale
strutture.
Gli elementi di I/O (IOE) situati dopo le righe e le colonne LAB attorno al
Ogni IOE contiene un pin bidirezionale
Buffer di I/O con diverse funzionalità avanzate. I/O pin supportano gli ingressi di trigger Schmitt.
e vari standard a singolo termine, come 33-MHz, PCITM a 32 bit e LVTTL.
Classificazioni ambientali e di esportazione5M570ZF256C5N
| Attributo | Descrizione |
| Status RoHS | Compatibilità RoHS |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
