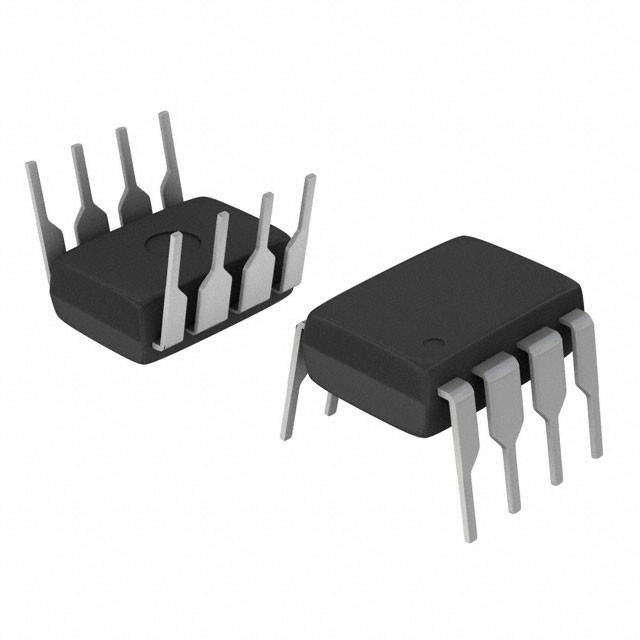

HCPL-2611-020E Optoisolatore di uscita logica 10MBd Schottky Clamped 5000Vrms 15kV/μs
TIPO | Descrizione |
Categoria | Isolatori |
Altri apparecchi per la produzione di energia elettrica | |
Optoisolatori di uscita logica | |
Produttore | Broadcom Limited |
Serie | - |
Imballaggio | Tubo |
Status della parte | Attivo |
Numero di canali | 1 |
Input - Lato 1/Lato 2 | 1/0 |
Tensione - Isolamento | 5000Vrms |
Immunità transitoria in modalità comune (min) | 15 kV/μs |
Tipo di input | DC |
Tipo di uscita | Collettore aperto, Schottky stretta |
Corrente - uscita / canale | 50 mA |
Tasso di dati | 10MBd |
Ritardo di propagazione tpLH / tpHL (Max) | 100 ns, 100 ns |
Tempo di crescita / caduta (tipo) | 24n, 10n |
Tensione - in avanti (Vf) (tipo) | 1.5V |
Corrente - corrente continua in avanti (se) (massimo) | 20 mA |
Voltaggio - Fornitura | 4.5V ~ 5.5V |
Temperatura di funzionamento | -40°C ~ 85°C |
Tipo di montaggio | Attraverso il buco |
Confezione / Cassa | 8-DIP (0,300", 7,62 mm) |
Confezione del dispositivo del fornitore | 8-DIP |
Numero del prodotto di base | HCPL-2611 |
Caratteristiche delHCPL-2611-020E
* 15 kV/μs minimo di rifiuto in modalità comune (CMR)
VCM= 1 kV per HCNW2611, HCPL-2611, HCPL-4661, HCPL-0611, HCPL-0661
* Alta velocità: 10 MBd tipica
* Compatibile con LSTTL/TTL
* Capacità di corrente di ingresso bassa: 5 mA
* prestazioni garantite di CA e CC a temperatura industriale: ¥40°C a +85°C
* Disponibile in 8-Pin DIP, SOIC-8, pacchetti widebody
* Output strobabile (solo prodotti a canale singolo)
* Omologazione di sicurezza
¢ UL riconosciuto ¢ 3750 Vrms per 1 minuto e
5000 Vrms per 1 minuto per ciascuna CSA omologata UL1577
(5000 Vrms/1 minuto per HCNW137/26X1
e Opzione 020 [6N137, HCPL-2601/11/30/31,
Solo prodotti HCPL-4661]
¢ approvato secondo la norma IEC/EN/DIN EN 60747-5-5 con:
* VIORM = 567 Vpeak per 06xx Opzione 060
* VIORM = 630 Vpeak per 6N137/26xx Opzione 060
?? * VIORM = 1414 Vpeak per HCNW137/26x1
* Disponibile la versione ermetica MIL-PRF-38534
* (HCPL-56xx/66xx)
Applicazioni diHCPL-2611-020E
* Ricevitore di linea isolato
* Interfacce computer-periferiche
* Interfacce del sistema microprocessore
* Isolamento digitale per la conversione A/D, D/A
* Spostare l'alimentazione
* Isolamento di ingresso/uscita dello strumento
* Eliminazione del circuito di terra
* Sostituzione del trasformatore d'impulso
* Isolamento dei transistor di potenza negli azionamenti motori
* Isolamento dei sistemi logici ad alta velocità
Classificazioni ambientali e di esportazioneHCPL-2611-020E
Attributo | Descrizione |
Status RoHS | Compatibilità ROHS3 |
livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
Status REACH | REACH non interessato |
ECCN | EAR99 |
HTSUS | 8541.49.8000 |
