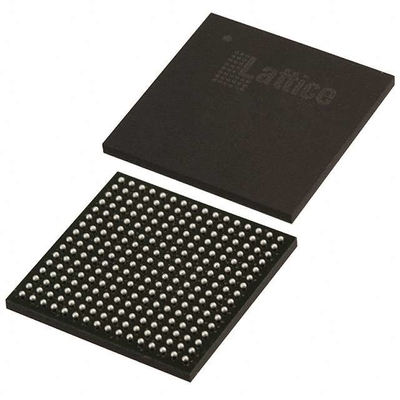

LCMXO2-2000HC-4FTG256C Field programmabile gate array IC 206 75776 2112 256-LBGA
TIPO | Descrizione |
Categoria | Circuiti integrati (CI) |
Incorporato | |
FPGA (Field Programmable Gate Array) | |
Mfr | Lattice Semiconductor Corporation |
Serie | MachXO2 |
Imballaggio | Scaffale |
Numero di LAB/CLB | 264 |
Numero di elementi logici/cellule | 2112 |
Bits totali di RAM | 75776 |
Numero di I/O | 206 |
Voltaggio - Fornitura | 2.375V ~ 3.465V |
Tipo di montaggio | Montaggio superficiale |
Temperatura di funzionamento | 0°C ~ 85°C (TJ) |
Confezione / Cassa | 256-LBGA |
Confezione del dispositivo del fornitore | 256-FTBGA (17x17) |
Numero del prodotto di base | LCMXO2-2000 |
Caratteristiche delLCMXO2-2000HC-4FTG256C
• Architettura logica flessibile
• Sei dispositivi con 256 a 6864 LUT4 e 18 a 334 I/O
• Dispositivi a bassa potenza
• Processo avanzato a bassa potenza a 65 nm
• Potenza in standby inferiore a 22 μW
• I/O differenziale a bassa oscillazione programmabile
• Modalità di attesa e altre opzioni di risparmio energetico
• Memoria incorporata e distribuita
• fino a 240 kbits sysMEMTM Embedded Block RAM
• RAM distribuita fino a 54 kbits
• Logica di controllo FIFO dedicata
• Memoria flash utente su chip
• Memoria flash utente fino a 256 kbits
• 100.000 cicli di scrittura
• Accessibile tramite interfacce WISHBONE, SPI, I2C e JTAG
• Può essere utilizzato come PROM del soft processor o come memoria flash
• Sorgente sincrono di I/O pre-progettato
• Registri DDR nelle celle I/O
• Logica di ingranaggi dedicata
• 7:1 Impostazione per I/O di visualizzazione
• DDR generico, DDRX2, DDRX4
• Memoria DDR/DDR2/LPDDR dedicata con supporto DQS
Descrizioni diLCMXO2-2000HC-4FTG256C
I dispositivi MachXO2 sono disponibili in due versioni: dispositivi a potenza ultra bassa (ZE) e dispositivi ad alte prestazioni (HC e HE).con 3 che è il più veloceAllo stesso modo, i dispositivi ad alte prestazioni sono offerti in tre classi di velocità: ¥4, ¥5 e ¥6, con ¥6 come più veloce.
Classificazioni ambientali e di esportazioneLCMXO2-2000HC-4FTG256C
Attributo | Descrizione |
Status RoHS | Compatibilità ROHS3 |
livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
Status REACH | REACH non interessato |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
