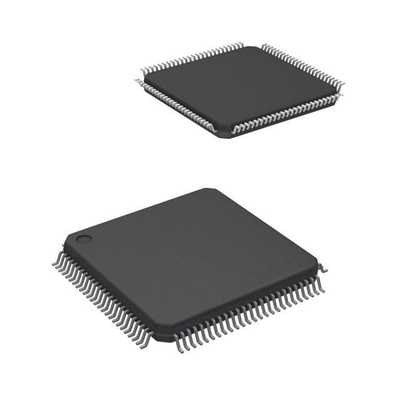

LCMXO2-256HC-4TG100I MachXO2 Field Programmable Gate Array (FPGA) IC 55 256 100-LQFP

LCMXO2-2000HC-4TG144C FPGA 111 I/O 144TQFP

Caratteristiche delLCMXO2-256HC-4TG100I

• Buffer di I/O flessibile e ad alte prestazioni
• Il buffer programmabile sysIOTM supporta una vasta gamma di interfacce:
¢ LVCMOS 3.3/2.5/1.8/1.5/1.2
¢ LVTTL
¢ PCI
LVDS, bus-LVDS, MLVDS, RSDS, LVPECL
¢ SSTL 25/18
HSTL 18
Input di scatto Schmitt, fino a 0,5 V di isteresi
• I/O supportano la presa a caldo
• Terminazione differenziale su chip
• Modalità programmabile di ripresa o di ripresa
• Clocking flessibile sul chip
• Otto orologi primari
• Fino a due orologi a bordo per interfacce I/O ad alta velocità (solo lato superiore e inferiore)
• Fino a due PLL analogici per dispositivo con sintesi a frequenza frazionaria n
L'intervallo di frequenza di ingresso è ampio (7 MHz a 400 MHz)
• Non volatile, infinitamente riconfigurabile
• Attivazione istantanea
• Soluzione sicura e a chip unico
• Programmabile tramite JTAG, SPI o I2C
• Supporta la programmazione in background della memoria non volatile
• Opzionale doppio avvio con memoria SPI esterna
• Riconfigurazione TransFRTM
• Aggiornamento della logica in campo durante il funzionamento del sistema
• Supporto migliorato a livello di sistema
• Funzioni on-chip: SPI, I2C, timer/contatore
• Oscillatore on-chip con precisione del 5,5%
• TraceID univoco per il tracciamento del sistema
• Modalità programmabile una volta (OTP)
• Fornitore di alimentazione singolo con gamma di funzionamento estesa
• Scansione dei confini della norma IEEE 1149.1
• Programmazione in sistema conforme alla norma IEEE 1532
• Ampia gamma di pacchetti
• Opzioni di pacchetti TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN
• Opzioni di pacchetti per piccole dimensioni
️ Piccole come 2,5 mm x 2,5 mm
• Migrazione di densità sostenuta
• Imballaggi avanzati privi di alogeni

Descrizioni diLCMXO2-256HC-4TG100I

I dispositivi MachXO2 forniscono funzioni rinforzate comunemente utilizzate come il controller SPI, I2
Controller C e timer/
I dispositivi di maggiore densità come il MachXO2-640/U forniscono anche la memoria flash dell'utente (UFM).
L'interfaccia UFM può anche connettersi con l'interfaccia WISHBONE.
essere accessibile tramite l'SPI, I2
C e JTAG.

Classificazioni ambientali e di esportazioneLCMXO2-256HC-4TG100I
