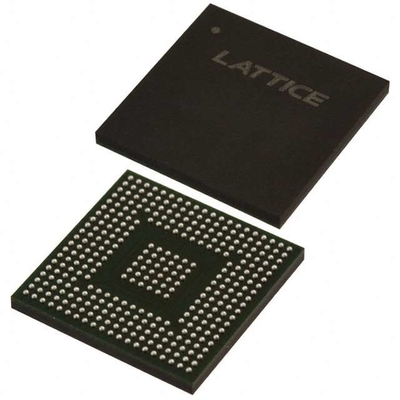

LCMXO2-4000HC-4BG332C Field Programmable Gate Array IC 274 94208 4320 332-FBGA
TIPO | Descrizione |
Categoria | Circuiti integrati (CI) |
Incorporato | |
FPGA (Field Programmable Gate Array) | |
Mfr | Lattice Semiconductor Corporation |
Serie | MachXO2 |
Imballaggio | Scaffale |
Numero di LAB/CLB | 540 |
Numero di elementi logici/cellule | 4320 |
Bits totali di RAM | 94208 |
Numero di I/O | 274 |
Voltaggio - Fornitura | 2.375V ~ 3.465V |
Tipo di montaggio | Montaggio superficiale |
Temperatura di funzionamento | 0°C ~ 85°C (TJ) |
Confezione / Cassa | 332-FBGA |
Confezione del dispositivo del fornitore | 332-CABGA (17 x 17) |
Numero del prodotto di base | LCMXO2-4000 |
Caratteristiche delLCMXO2-4000HC-4BG332C
• Memoria incorporata e distribuita
• fino a 240 kbits sysMEMTM Embedded Block RAM
• RAM distribuita fino a 54 kbits
• Logica di controllo FIFO dedicata
• Memoria flash utente su chip
• Memoria flash utente fino a 256 kbits
• 100.000 cicli di scrittura
• Accessibile tramite interfacce WISHBONE, SPI, I2C e JTAG
• Può essere utilizzato come PROM del soft processor o come memoria flash
• Sorgente sincrono di I/O pre-progettato
• Registri DDR nelle celle I/O
• Logica di ingranaggi dedicata
• 7:1 Impostazione per I/O di visualizzazione
• DDR generico, DDRX2, DDRX4
• Memoria DDR/DDR2/LPDDR dedicata con supporto DQS
• Buffer di I/O flessibile e ad alte prestazioni
• Il buffer programmabile sysIOTM supporta una vasta gamma di interfacce:
¢ LVCMOS 3.3/2.5/1.8/1.5/1.2
¢ LVTTL
¢ PCI
LVDS, bus-LVDS, MLVDS, RSDS, LVPECL
¢ SSTL 25/18
HSTL 18
Input di scatto Schmitt, fino a 0,5 V di isteresi
• I/O supportano la presa a caldo
• Terminazione differenziale su chip
• Modalità programmabile di ripresa o di ripresa
Descrizioni diLCMXO2-4000HC-4BG332C
Lattice fornisce molti moduli LatticeCORETM di proprietà intellettuale (IP) pre-progettati, tra cui un certo numero di
I progetti di riferimento sono stati autorizzati gratuitamente, ottimizzati per la famiglia MachXO2.
In questo modo, gli utenti sono liberi di concentrarsi sugli aspetti unici del loro design, aumentando la loro produttività.
Classificazioni ambientali e di esportazioneLCMXO2-4000HC-4BG332C
Attributo | Descrizione |
Status RoHS | Compatibilità ROHS3 |
livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
Status REACH | REACH non interessato |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
