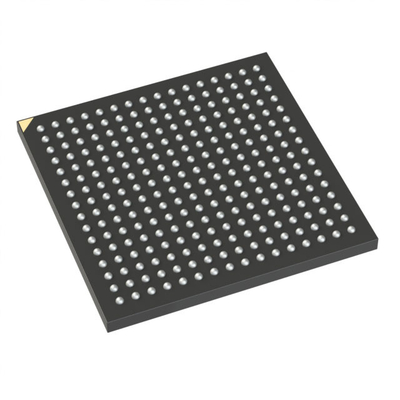

LCMXO2-4000HE-4BG256C Field Programmable Gate Array IC 206 94208 4320 256-LFBGA
TIPO | Descrizione |
Categoria | Circuiti integrati (CI) |
Incorporato | |
FPGA (Field Programmable Gate Array) | |
Mfr | Lattice Semiconductor Corporation |
Serie | MachXO2 |
Imballaggio | Scaffale |
Numero di LAB/CLB | 540 |
Numero di elementi logici/cellule | 4320 |
Bits totali di RAM | 94208 |
Numero di I/O | 206 |
Voltaggio - Fornitura | 1.14V ~ 1.26V |
Tipo di montaggio | Montaggio superficiale |
Temperatura di funzionamento | 0°C ~ 85°C (TJ) |
Confezione / Cassa | 256-LFBGA |
Confezione del dispositivo del fornitore | 256-CABGA (14x14) |
Numero del prodotto di base | LCMXO2-4000 |
Caratteristiche delLCMXO2-4000HE-4BG256C
• Non volatile, infinitamente riconfigurabile
• Attivazione istantanea
• Soluzione sicura e a chip unico
• Programmabile tramite JTAG, SPI o I2C
• Supporta la programmazione in background della memoria non volatile
• Opzionale doppio avvio con memoria SPI esterna
• Riconfigurazione TransFRTM
• Aggiornamento della logica in campo durante il funzionamento del sistema
• Supporto migliorato a livello di sistema
• Funzioni on-chip: SPI, I2C, timer/contatore
• Oscillatore on-chip con precisione del 5,5%
• TraceID univoco per il tracciamento del sistema
• Modalità programmabile una volta (OTP)
• Fornitore di alimentazione singolo con gamma di funzionamento estesa
• Scansione dei confini della norma IEEE 1149.1
• Programmazione in sistema conforme alla norma IEEE 1532
• I/O supportano la presa a caldo
• Terminazione differenziale su chip
• Modalità programmabile di ripresa o di ripresa
• Clocking flessibile sul chip
• Otto orologi primari
• Fino a due orologi a bordo per interfacce I/O ad alta velocità (solo lato superiore e inferiore)
• Fino a due PLL analogici per dispositivo con sintesi a frequenza frazionaria n
L'intervallo di frequenza di ingresso è ampio (7 MHz a 400 MHz)
Descrizioni diLCMXO2-4000HE-4BG256C
I PLD MachXO2 sono disponibili in un'ampia gamma di pacchetti avanzati privi di alogeni, che vanno dallo spazio
I dispositivi MachXO2 supportano la migrazione di densità
La tabella 1-1 mostra le densità di LUT, le opzioni di pacchetto e di I/O, insieme ad altre opzioni chiave
parametri.
Classificazioni ambientali e di esportazioneLCMXO2-4000HE-4BG256C
Attributo | Descrizione |
Status RoHS | Compatibilità ROHS3 |
livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
Status REACH | REACH non interessato |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
